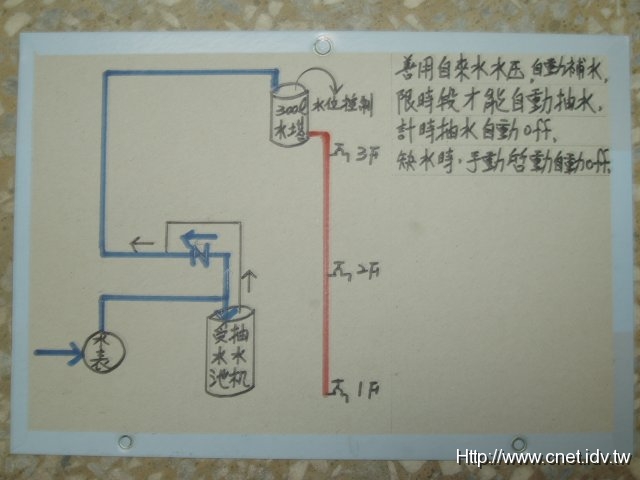

水塔自動補水系統圖
|
|
水塔自動補水系統圖 這款ㄟ水塔自動補水系統
優點:
1. 特定時間內抽水機切斷電源，採用自來水廠水壓自動補水。
2. 特定時間內水塔無水時，手動啟動，計時自動停止。
3. 抽水機抽水數量限制1/3桶以下，當水壓足夠時才自動補滿，以確實節省電力。
4.
5.
電氣自動控制ㄟ規劃
1.高水塔設水位浮球A接點開關，以啟動抽水機。
2.高水塔低水位時啟動計時斷電開關(時間設定水位高度1/3或1/4高)馬達運轉。
3.抽水機控制盤設置手動停止按鈕及啟動按鈕。
4.
5.
岡山國中中途班水電研習教材2010/07/05
|
|
|
|
